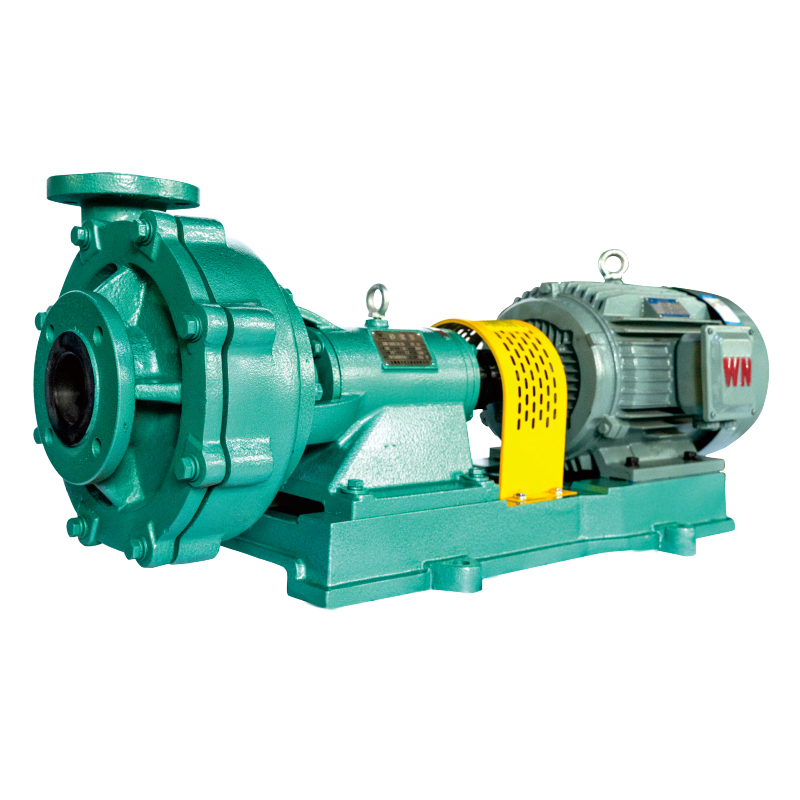

UHB-ZK 내마모성 산성 알칼리 저항 슬러리 펌프 공급업체, 맞춤형 회사

UHB-ZK 시리즈 모르타르 펌프는 강철 라이닝 초고분자량 폴리에틸렌으로 제작된 캔틸레버형 단일 스테이지 단일 흡입 원심 펌프 유형입니다. 우수한 내식성과 뛰어난 내마모성을 제공합니다. 이 펌프는 입자나 결정이 포함된 부식성 매체를 이송하기 위해 특별히 설계되었습니다. 임펠러는 반개방형으로 되어 있어 유로의 통과능력이 향상되었습니다. 메카니컬 씰에는 외부 냉각수 장치가 있는 k형 동적 씰링 링과 외부 주름형 메카니컬 씰의 세 가지 유형이 포함되어 부식 및 내마모성 요구 사항을 모두 보장합니다. 슬러리뿐만 아니라 투명한 액체에도 적합합니다. 탄소강, 스테인리스강에 비해 내마모성이 6~7배 우수하며, 낮은 마찰계수로 자기윤활성이 특징입니다. 고가의 내마모성 합금 소재를 대체하는 최적의 선택입니다.

이 펌프 시리즈는 IS02858 및 GB/T5656 표준을 따르며 펌프 인터페이스 치수는 ZS 및 ZG와 같은 화학 펌프를 대체하도록 설계되어 호환성, 고효율 및 저진동을 보장합니다.

UHB-ZK 시리즈 내식성 및 내마모성 모르타르 펌프는 배연 탈황, 비철 금속 제련, 제지, 황산 및 인비료 생산, 석유 및 화학 산업, 정밀 화학, 발전, 야금, 수처리(하수 처리), 광업 등과 같은 산업에서 널리 사용됩니다.

UHB-ZK 시리즈 모르타르 펌프는 강철 라이닝 초고분자량 폴리에틸렌 성형 공정을 사용하여 제조되어 탁월한 내식성과 뛰어난 내마모성을 제공합니다.

UHB-ZK 시리즈 모르타르 펌프의 구조는 캔틸레버식 전면 개방형으로 설계되었습니다. 임펠러는 반개방형(전면 커버 없음)으로 되어 있어 흐름 채널의 통과 용량이 향상되어 매체의 입자와 불순물이 막히지 않고 펌프 챔버를 빠르게 통과할 수 있습니다.

UHB-ZK 시리즈 모르타르 펌프는 고도로 맞춤화가 가능합니다. 메카니컬 씰은 외부 냉각수 재킷이 있는 K형 불소 고무 씰링 링을 사용합니다. 고객 요구 사항에 따라 외부 주름형 메카니컬 씰을 선택하는 등 메카니컬 씰의 유형이 변경될 수 있습니다.

UHB-ZK 시리즈 모르타르 펌프의 베어링 하우징 구성품은 그리스로 윤활되어 오일 누출, 베어링 미끄러짐 및 베어링 손상으로 이어질 수 있는 과도한 온도 상승과 같은 문제를 방지합니다.

공회전으로 인한 손상을 방지하기 위해 옵션인 공회전 보호 장치를 설치할 수 있습니다.

응용 분야: 적용 산업: 배연 탈황, 비철 금속 제련, 제지, 황산 및 인비료 산업, 석유 및 화학 산업, 정밀 화학, 발전, 야금, 수처리(하수 처리), 광업 등

적용 가능한 공정: 산, 알칼리, 바닷물, 암모니아, 알코올, 케톤, 에테르, 오일, 알코올성 음료, 유기 용제 등을 포함하는 공정에 널리 사용됩니다. 특히 미세 입자가 있는 부식성이 높은 매체를 운반하는 데 적합합니다.

제품 용도: 중성 또는 부식성 고형분 함량이 최대 40%인 슬러리 운반에 적합합니다. 탈황, 탈질, 비료생산, 소금생산 산업에서 탁월한 성능을 발휘합니다.

재질: UHB-ZK 내식성 및 내마모성 모르타르 펌프의 쉘과 전면 커버는 강철 라이닝 초고분자량 폴리에틸렌(UHMW-PE) 성형 공정을 사용하여 제작됩니다. 모든 펌프 흐름 구성 요소도 강철 라이닝 UHMW-PE로 만들어집니다. UHMW-PE는 최신 세대의 펌프용 엔지니어링 플라스틱으로 최고의 내마모성, 내충격성(특히 저온 충격성), 크리프성(환경 응력 균열에 대한 저항성), 우수한 내식성을 제공합니다. UHMW-PE는 PA66(나일론 66) 및 PTFE(폴리테트라플루오로에틸렌)에 비해 내마모성이 4배, 탄소강 및 스테인리스강에 비해 내마모성이 6~7배 높습니다. 충격 강도는 ABS 엔지니어링 플라스틱의 4배에 달하며 -190°C의 낮은 온도에서도 안정성을 유지합니다. 또한 내부식성이 뛰어나며 특정 온도 및 농도 범위 내에서 다양한 부식성 매체(산, 알칼리, 염분, 암모니아) 및 유기 용매를 견딜 수 있습니다. 80가지 이상의 유기용매에 상온 ~ 100°C에서 30일 동안 침지한 결과 이상현상은 없었고, 물성은 거의 변하지 않았다. UHMW-PE의 화학적 안정성으로 인해 식품 산업에서도 사용하기에 적합합니다. 또한 UHMW-PE는 PTFE와 유사한 강력한 접착 방지 특성을 갖고 있어 점도가 높은 매체를 이송하는 데 매우 효과적입니다.

적용분야
탈황 사이클, 비철 금속 제련 산업, 제지 산업, 산성 인산염 비료 산업, 석유 화학 산업, 정밀 화학, 전력, 야금 산업, 수처리 (배출), 광업.

펌프 사용량
40% 중성 또는 부식성 슬러리 하에서 고형분을 운반하는 데 적합합니다. 탈황 탈질에서는 화학 비료, 소금 및 기타 산업에서 우수한 성능을 발휘합니다.

설계된 교육
UHB-ZK 시리즈 슬러리 펌프는 부식성 입자 또는 결정화된 매체가 포함된 액체를 운반하도록 설계된 단일 스테이지 단일 흡입 원심 펌프에 속합니다. 임펠러는 반개방형으로, 능력을 통해 흐름 채널을 향상시킵니다. 샤프트 씰은 외부 냉각수 시스템 장치가 있는 K형 씰링 링과 외부 벨로우즈 기계적 씰로 구분됩니다. 부식 방지 및 내마모성에 대한 이중 요구 사항이 있으며 깨끗한 액체를 이송하는 데 적합할 뿐만 아니라 슬러리 액체를 이송하는 데에도 사용할 수 있습니다. 내마모성 성능은 탄소강과 스테인레스강의 6~7배 이상입니다. 마찰계수가 낮은 자기 윤활 기능을 가지고 있습니다. 대신 내마모성이 높은 합금 소재를 선택하는 것이 가장 좋습니다.

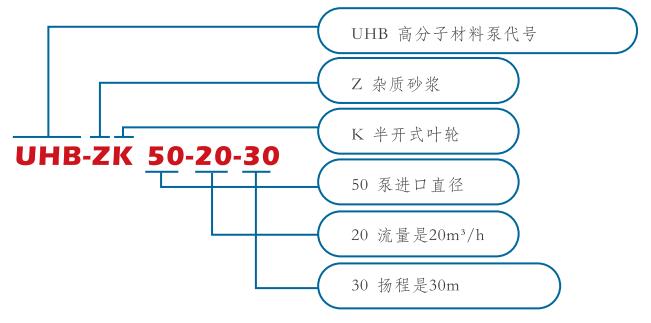

모델 번호	유량(m³/h)	펌프 헤드(m)	모터 출력(KW)	회전 속도(아르/min)	효율성(%)	NPSH _아르 (m)	직경(mm)
모델 번호	유량(m³/h)	펌프 헤드(m)	모터 출력(KW)	회전 속도(아르/min)	효율성(%)	NPSH _아르 (m)	입구	콘센트
40UHB - ZK - 10 - 20	5	23	3	2900	20	3	40	32
	10	20			25
	15	18			28
40UHB - ZK - 10 - 30	5	32	4	2900	30	3
	10	30			36
	15	26			30
50UHB - ZK - 20 - 20	15	23	4	2900	30	3	50	40
	20	20			32
	25	18			35
50UHB - ZK - 20 - 30	15	32	5.5	2900	33	3
	20	30			37
	25	28			40
65UHB - ZK - 30 - 20	20	25	5.5	2900	35	3.5	65	50
	30	20			42
	35	18			37
65UHB - ZK - 30 - 30	20	35	7.5	2900	38	3.5
	30	30			42
	40	26			45
65UHB - ZK - 30 - 50	20	55	15	2900	30	3.5
	30	50			35
	40	45			38
65UHB - ZK - 25 - 70	18	78	18.5	2900	35	3.5	65	50
	25	75			43
	35	70			50
80UHB - ZK - 50 - 20	40	23	11	2900	33	4	80	65
	50	20			35
	60	18			30
80UHB - ZK - 50 - 30	50	33	15	2900	35	4
	60	30			42
	80	26			36
80UHB - ZK - 50 - 50	50	50	18.5	2900	42	4
	60	40			36
	80	33			35
80UHB - ZK - 50 - 80	50	83	30	2900	36	4
	60	80			46
	80	70			42
100UHB - ZK - 60 - 35	50	37	18.5	2900	45	4.5	100	80
	60	35			47
	70	32			49
100UHB - ZK - 65 - 50	50	55	22	2900	45	4.5
	60	50			47
	70	45			49
100UHB - ZK - 100 - 20	80	23	18.5	2900	32	4.5
	100	20			32
	120	15			28
100UHB - ZK - 100 - 30	80	35	22	2900	43	4.5
	100	30			44
	140	23			46
100UHB - ZK - 100 - 40	80	45	30	2900	44	4.5
	100	40			42
	137	24			31
100UHB - ZK - 100 - 50	80	58	45	2900	40	4.5
	100	50			42
	120	42			36

모델 번호	유량(m³/h)	펌프 헤드(m)	모터 출력(KW)	회전 속도(아르/min)	효율성(%)	NPSH _아르 (m)	직경(mm)
모델 번호	유량(m³/h)	펌프 헤드(m)	모터 출력(KW)	회전 속도(아르/min)	효율성(%)	NPSH _아르 (m)	입구	콘센트
100UHB - ZK - 100 - 80	80	82	55	2900	42	4.5	100	80
	100	80			46
	120	60			38
125UHB - ZK - 120 - 20	100	23	22	2900	42	4.5	125	100
	120	20			43
	150	15			35
125UHB - ZK - 120 - 32	100	35	30	2900	42	4.5
	120	32			46
	140	25			38
125UHB - ZK - 120 - 50	100	55	45	2900	40	4.5
	120	50			43
	130	40			36
125UHB - ZK - 120 - 60	100	65	55	2900	42	4.5
	120	60			45
	140	56			48
125UHB - ZK - 140 - 28	100	32	30	2900	40	4.5
	140	28			45
	160	24			36
125UHB - ZK - 140 - 50	120	55	55	2900	46	4.5
	140	50			49
	160	40			42
150UHB - ZK - 200 - 20	150	23	37	1450	34	4.5	150	125
	200	20			36
	240	17			32
150UHB - ZK - 200 - 32	150	40	45	1450	41	5
	200	32			46
	240	24			50
150UHB - ZK - 250 - 20	200	26	37	1450	38	5
	250	20			42
	300	15			45
150UHB - ZK - 250 - 30	200	35	45	1450	45	5
	250	30			46
	300	25			41
200UHB - ZK - 300 - 25	250	28	45	1450	51	5.5	200	150
	300	25			52
	320	20			42
200UHB - ZK - 300 - 38	250	42	75	1450	46	5.5
	300	38			48
	320	32			41
200UHB - ZK - 300 - 70	250	75	132	1450	60	5.5
	300	70			62
	350	65			56
200UHB - ZK - 400 - 20	350	23	55	1450	54	5.5
	400	20			54
	480	16			49
200UHB - ZK - 400 - 32	240	39	90	1450	55	5.5
	400	32			62
	500	25			57
250UHB - ZK - 500 - 32	400	35	90	1450	46	5.5	250	200
	500	32			52
	600	23			43
250UHB - ZK - 600 - 20	500	23	75	1450	46	5.5
	600	20			48
	700	18			43
250UHB - ZK - 600 - 32	500	35	110	1450	50	6
	600	32			52
	700	28			56
250UHB - ZK - 600 - 50	500	53	160	1450	56	6
	600	50			62
	700	40			52
300UHB - ZK - 1000 - 20	850	23			54		300	250
	1000	20	110	1450	55	7
	1100	16			46
300UHB - ZK - 1000 - 30	850	35	160	1450	59	7
	1000	30			59
	1100	27			56
300UHB - ZK - 1000 - 50	850	55	250	1450	59	7	300	250
	1000	50			60
	1100	48			62
300UHB - ZK - 1200 - 20	1000	23	160	1450	63	6.5
	1200	20			63
	1400	16			43
300UHB - ZK - 1200 - 30	1000	32	185	1450	58	6.5
	1200	30			60
	1400	28			61
350UHB - ZK - 1400 - 20	1100	23	132	1450	70	6.5	250	300
	1400	20			71
	1500	16			60
350UHB - ZK - 1400 - 32	1250	35	250	1450	67	7
	1400	32			68
	1600	27			56
350UHB - ZK - 1600 - 20	1400	22	200	1450	53	7
	1600	20			55
	1800	18			48
350UHB - ZK - 1600 - 32	1400	35	250	1450	61	6.5
	1600	32			62
	1800	27			58

근무 조건

펌프 직경	25 - 350mm
작동 온도	- 20℃ - 80℃
유량 용량 범위	3m3/h - 2000m3/h
펌프 헤드 범위	5m - 80m
재료 범위	안감 UHMW - PE
설계된 표준	GB/T5656
