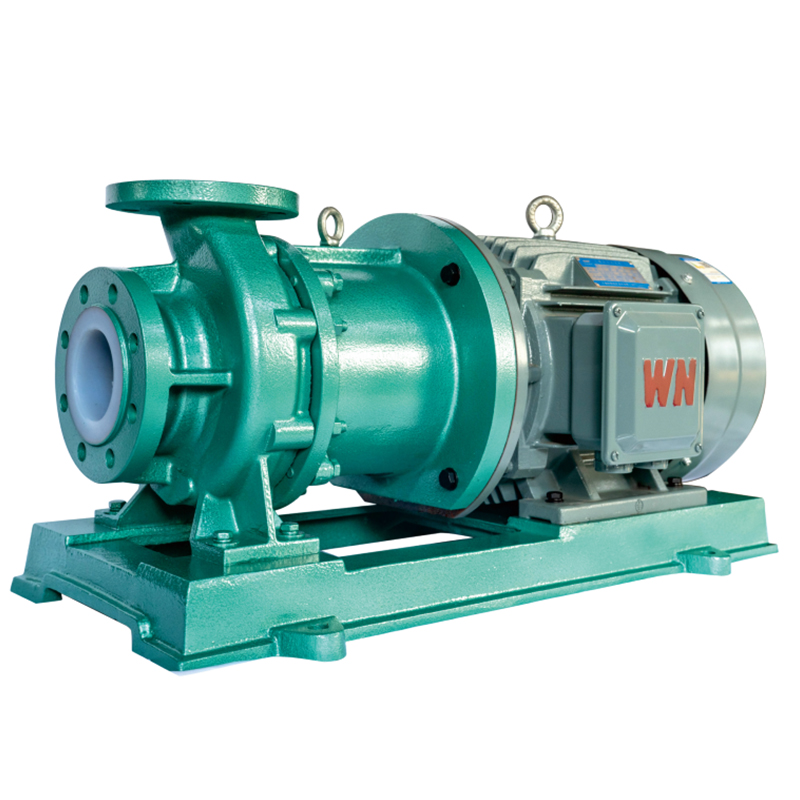

IMD-FT 라인드인 자기 구동 펌프 공급업체, 맞춤형 회사

IMD 펌프는 고출력, 고양정 불소 플라스틱 자기 구동 펌프입니다. 펌프의 설계 및 설치 치수는 ISO 국제 표준을 준수합니다. 모든 사양에는 중간 브래킷으로 지지되는 직접 모터 커플링이 특징이며, 분해가 용이한 컴팩트한 구조가 있습니다. 주요 구성품은 강철 라이닝 F46으로 제작되어 높은 펌프 본체 강도를 제공합니다. 내부 및 외부 자석은 고성능 자성 재료인 "네오디뮴 철 붕소"로 만들어졌으며 절연 슬리브는 수입 비금속 재료로 만들어져 자기 와전류 손실을 크게 줄입니다. 이 펌프는 밀도가 1.9t/m3 이상인 고농도 부식성 매체를 이송할 수 있습니다.

구동 방법은 절연 슬리브를 통해 내부 자석과 외부 자석이 완전히 절연되는 자기 간접 비접촉식 구동입니다. 이를 통해 펌프 챔버가 완전히 밀봉되어 누출이 방지되고 작업 환경이 오염되는 것을 방지할 수 있습니다. 특히 산성, 알칼리성, 산화성, 가연성, 폭발성, 독성 및 휘발성 매체를 운반하는 데 적합합니다. 뛰어난 성능과 저렴한 가격을 갖춘 IMD 시리즈 마그네틱 펌프는 많은 프로젝트에서 비싸고 공급하기 어려운 수입 마그네틱 펌프를 교체하는 사용자의 첫 번째 선택이 되었습니다.

응용
IMD 시리즈 마그네틱 펌프는 유속이 6~120m³/h이고 헤드가 15~40m이며 부식성, 인화성, 독성 및 휘발성이 높은 화학 매체를 운반하는 데 적합합니다.
작동 온도: -20 ~ 100°C; 펌프가 공회전하는 것을 금지합니다.

디자인 특징:
1. 누수 방지 설계 및 작동 원리
펌프는 간접 구동을 위한 자기 커플링을 활용하여 샤프트 씰이 필요 없으며 누출 문제를 제거하고 작업 환경 오염을 방지합니다.
펌프의 흐름 부분은 "불소수지 합금"으로 만들어져 있어 모든 농도의 산, 알칼리, 강산화제 및 기타 부식성 매체를 손상 없이 지속적으로 운반할 수 있습니다.
구동 장치는 모터 샤프트에 직접 장착된 영구 자석 커플링을 사용합니다. 펌프 챔버는 완전히 밀봉되어 있으며 임펠러는 자기 커플 링을 통해 회전합니다. 이 디자인은 작고 안전하며 에너지 효율적입니다.
2. 내구성이 뛰어난 펌프 본체 구조
접액부는 불소수지 재질로 되어 있는 반면, 펌프 본체 케이싱은 금속 재질로 되어 있어 펌프 본체가 파이프라인의 무게와 기계적 충격을 견딜 수 있습니다.

응용 분야
생물의학, 석유화학, 광업, 야금, 직물 인쇄 및 염색, 전기, 식품, 제지, 전기도금, 하수처리, 배가스
치료, 신에너지, 신소재 및 기타 산업.

펌프 사용량
가연성 및 폭발성 휘발성, 유독성 및 유해성, 가치 있고 부식성이 높은 세척 매체를 운반하는 데 적용 가능합니다. 어떤 것과 같은. 산과 알칼리의 농도, 염, 용매, 강산화제 등

디자인 지시
IMD-FT Lined-in Magnetic Driven Pump는 IMD Lined-in Fluorine Plastic 마그네틱 펌프 제품으로 당사의 오랜 기술력을 바탕으로 제작된 제품입니다.
고효율 에너지 절약형 마그네틱 펌프의 선진 외국 기술 및 설계 연구 및 개발에 대한 축적 및 참조. 외관 및 설치 치수의 펌프는 설계 및 생산에 대한 ISO 국제 표준에 따르며 모터의 모든 사양은 직선 협회와 유사하며 중간 브래킷, 작은 볼륨 및 편리한 분해로 지원됩니다. 전체 금형에 불소 플라스틱을 사용하는 슬리브 외부에 비금속 복합 재료 성형 강화를 추가하여 스페이서의 내압성을 강화하고 자기 와전류 손실을 제거합니다. 소유량 높은 hm에 대한 펌프 성능 특성, 1.9t/m3 이상의 강한 부식성 매체 전달 밀도. 우수한 성능과 높은 비율의 마그네틱 펌프 시리즈는 첫 번째 마그네틱 펌프를 수입한 대체품이 되었습니다.

2차 모터 사용 시 n=2900아르/min 설계 압력: 1.6Mpa

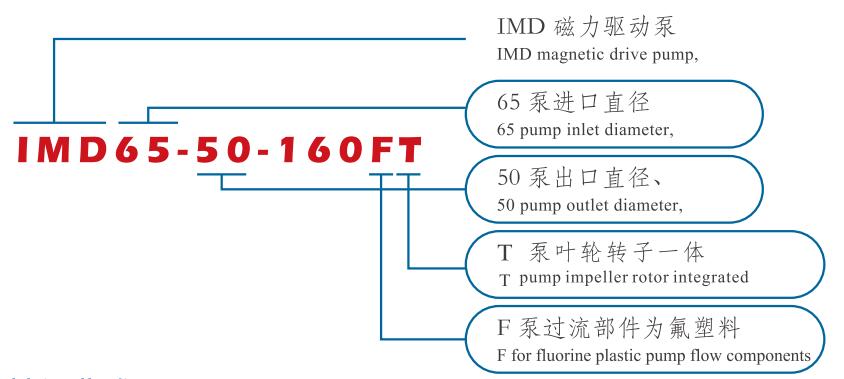

모델 번호	유량(m³/h)	펌프 헤드(m)	효율성(%)	모터 출력(kW)	NPSH _아르 (m)	직경(mm)		회전 속도
모델 번호	유량(m³/h)	펌프 헤드(m)	효율성(%)	모터 출력(kW)	NPSH _아르 (m)	입구	콘센트	회전 속도
IMD32-25-160FT	3.2	32	23	2.2	2.5	32	25
IMD40-25-160FT	6.3	32	30	3	2.7	40	25
IMD40-25-200FT	6.3	50	18	7.5	2.7	40	25
IMD40-25-250FT	6.3	80	18	11	3	40	25
IMD50-32-125FT	12.5	20	41	2.2	3	50	32
IMD50-32-160FT	12.5	32	42	4	3	50	32
IMD50-32-200FT	12.5	50	43	7.5	3	50	32
IMD50-32-250FT	12.5	80	31	15	3	50	32
IMD65-50-125FT	25	20	52	4	3.5	65	50
IMD65-50-160FT	25	32	55	7.5	3.5	65	50	2900
IMD65-40-200FT	25	50	45	11	3.5	65	40
IMD65-40-250FT	25	80	32	22	3.8	65	40
IMD80-65-125FT	50	20	55	7.5	4	80	65
IMD80-65-160FT	50	32	65	11	4	80	65
IMD80-50-200FT	50	50	55	18.5	4	80	50
IMD80-50-250FT	50	80	57	30	4.5	80	50
IMD100-80-125FT	100	20	68	11	4.5	100	80
IMD100-80-160FT	100	32	58	18.5	4.5	100	80
IMD100-65-200FT	100	50	63	30	4.5	100	65
IMD100-65-250FT	100	80	52	55	4.5	100	65
IMD125-100-160FT	160	32	58	30	5	125	100
IMD125-100-200FT	160	50	65	45	5.5	125	100

4단 모터 n=1450r/min 설계 압력: 1.6Mpa

모델 번호	유량(m³/h)	펌프 헤드(m)	효율성(%)	모터 출력(kW)	NPSH _아르 (m)	직경(mm)		회전 속도
모델 번호	유량(m³/h)	펌프 헤드(m)	효율성(%)	모터 출력(kW)	NPSH _아르 (m)	입구	콘센트	회전 속도
IMD50-32-125FT	6.3	5	38	0.55	2	50	32
IMD50-32-160FT	6.3	8	39	0.55	2	50	32
IMD50-32-200FT	6.3	12.5	40	1.1	2	50	32
IMD50-32-250FT	6.3	20	27	1.5	2	50	32
IMD65-50-125FT	12.5	5	48	0.55	2	65	50
IMD65-50-160FT	12.5	8	51	1.1	2	65	50
IMD65-40-200FT	12.5	12.5	42	1.5	2	65	40
IMD65-40-250FT	12.5	20	29	3	2	65	40
IMD80-65-125FT	25	5	52	1.1	2.5	80	65
IMD80-65-160FT	25	8	63	1.5	2.5	80	65	1450
IMD80-50-200FT	25	12.5	51	2.2	2.5	80	50
IMD80-50-250FT	25	20	53	5.5	2.5	80	50
IMD100-80-125FT	50	5	65	1.5	2.5	100	80
IMD100-80-160FT	50	8	55	2.2	2.5	100	80
IMD100-65-200FT	50	12.5	59	5.5	2.5	100	65
IMD100-65-250FT	50	20	49	7.5	2.5	100	65
IMD125-100-160FT	100	8	55	5.5	3	125	100
IMD125-100-200FT	100	12.5	62	11	3	125	100
IMD125-100-315FT	100	32	53	22	3	125	100
IMD125-100-400FT	100	50	59	30	3	125	100
IMD150-125-250FT	200	20	43	30	3.2	150	125
IMD150-125-315FT	200	32	58	37	3.2	150	125
IMD150-125-400FT	200	50	60	55	4	150	125
IMD200-150-250FT	400	20	60	45	4	200	150
IMD200-150-315FT	400	32	68	75	4	200	150
IMD200-150-400FT	400	50	63	110	5	200	150

근무 조건

펌프 직경	32mm - 300mm
작동 온도	- 20℃ - 180℃
유량 용량 범위	3m3/h - 800m3/h
펌프 헤드 범위	15m - 125m
재료 범위	안감 - FEP(F46), PFA
설계된 표준	HG/T2730、SH/T3148、API685
