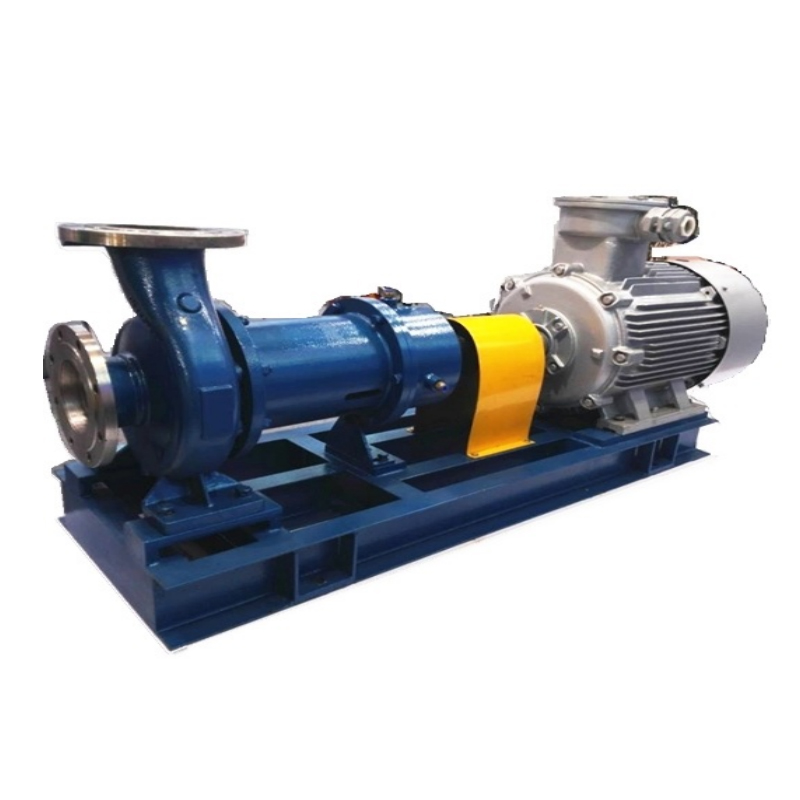

NMQL-스테인레스 스틸 마그네틱 펌프 제조업체, 공장

NMLEW형 분할 이중 절연 자기 구동 원심 펌프(NMLEW 자기 펌프라고도 함)와 NMLSW형 분할 삼중 절연 자기 구동 원심 펌프(NMLSW 자기 펌프라고도 함)는 시장 수요와 기존 자기 펌프 기술에 부응하여 개발된 새롭게 설계되고 완전 밀봉된 부식 방지 펌프입니다. 이 펌프는 주로 전기 모터, 자기 커플링 및 절연 부식 방지 원심 펌프로 구성됩니다. 전력은 자기 커플링을 통해 전달되므로 누출이 제거됩니다. 이 펌프의 특징은 전기 모터가 자기 드라이버의 외부 자석을 회전시킬 때 물리적 접촉이 없다는 것입니다. 자력선은 갭과 격리 슬리브를 통과하여 내부 자석에 영향을 미치고, 이로 인해 펌프 샤프트가 모터와 함께 회전하게 되어 직접적인 접촉 없이 효과적으로 토크를 전달합니다. 액체가 펌프 샤프트 입력의 고정 격리 슬리브 내에 둘러싸여 있기 때문에 동적 씰이 존재하지 않으므로 석유 및 화학 산업에서 흔히 발생하는 누출 문제를 방지하고 완전히 누출 없는 작동을 보장합니다.

이 모델은 ISO2858 및 HG/T2730 표준에 따라 설계되었으며 인터페이스 크기는 IH 및 CZ와 같은 다른 화학 펌프 모델을 대체할 수 있습니다. 이 펌프는 탁월한 호환성, 고효율 및 낮은 진동을 제공합니다.

NMLEW 시리즈 이중 절연 고자성 스테인리스 스틸 마그네틱 펌프는 내부 자석과 외부 자석 모두에 고온 코발트 소재를 사용하여 높은 자기 효율과 저온 감도를 제공합니다. 펌프 케이싱과 커버에는 추가 절연층이 장착되어 있으며, 이는 결정화되기 쉽고 절연이 필요한 매체를 처리하도록 특별히 설계되었습니다. 200°C를 초과하는 고온 매체의 경우 밀봉을 위해 금속 상처 개스킷(NMLEWD로 지정)이 사용됩니다.

NMLSW 시리즈 삼중 절연 스테인리스 스틸 마그네틱 펌프는 NMLEW 시리즈를 기반으로 제작되었으며 케이싱, 커버 및 절연 슬리브에 절연층이 추가되어 결정화 경향이 있는 매체에 적합합니다. 200°C 이상의 고온 응용 분야의 경우 밀봉을 위해 금속 상처 개스킷(NMLSWD로 지정)이 사용됩니다.

모듈식 설계는 분해 및 유지 관리를 단순화하여 유지 관리 직원에게 필요한 전문 지식을 크게 줄여줍니다. 또한 펌프에는 사용자 요구에 따라 공회전 보호 및 온도 모니터링 장치를 장착할 수 있어 공회전으로 인한 손상을 효과적으로 방지할 수 있습니다.

이 펌프는 완전 무누출 작동을 보장하여 밀폐형 펌프에서 흔히 발생하는 누출 문제에 대한 안정적인 솔루션을 제공하며 차폐형 펌프를 대체하는 최적의 제품입니다.

응용 분야: 사용 분야: 환경 보호, 석유, 화학, 식품 산업, 바이오 의약품, 발전, 야금, 항공 우주 등 정유 공장, 에틸렌 공장, 천연 가스 처리 공장, 화학 공장, 제약 시설, 핵 연료 공장 및 원자력 발전소를 포함합니다.

프로세스: 누출 방지가 필요하고 씰로 인한 오염을 견딜 수 없는 깨끗하고 가연성, 폭발성, 휘발성, 독성, 귀중한 액체 및 기타 매체에 적합합니다.

재료: 펌프의 흐름 구성 요소는 특정 작동 조건 및 사용자 요구 사항에 따라 304, 304L, 302, 321, 316, 316L, 904, 티타늄 합금, 니켈 기반 합금 등과 같은 다양한 부식 방지 재료로 제조할 수 있습니다. 작동 조건에 따라 특별한 요구 사항을 충족하도록 맞춤 설계가 가능합니다.

모델 번호	유량(m³/h)	펌프 헤드(m)	NPSH _아르 (m)	효율성(%)	샤프트 출력(kW)	모터 출력(kW)	회전 속도(아르/min)	직경(mm)		체중(kg)
								입구	콘센트	펌프 헤드	완전한 기계
NMQL32-20-125	2	22	2.5	23	0.53	1.5	2900	32	20	35	56
	3.2	20			0.77
	5.5	18.5			1.23
	1	5.4	1.5	23	0.07	0.55	1450				50
	1.6	5			0.1
	2.5	4.6			0.14
NMQL32-20-160	2	34	2.5	24	0.79	2.2	2900	32	20	45	70
	3.2	32			1.19
	5.5	28			1.78
	1	8.5	1.5	22	0.1	0.55	1450				60
	1.6	5			0.09
	2.5	7.5			0.24
NMQL40-25-125	4	22	2.5	30	1.11	2.2	2900	40	25	40	65
	6.3	20			1.59
	8	18.5			1.37
	2	5.5	1.5	28	0.11	0.55	1450				55
	3	5			0.15
	4	4.5			0.18
NMQL40-25-160	4	34	2.5	30	1.26	3	2900	40	25	62	95
	6.3	32			1.87
	8	28			2.07
	2	9	1.5	25	0.2	0.55	1450				77
	3	8			0.27
	4	7			0.31
NMQL40-25-200	4	52	2.5	23	2.51	5.5	2900	40	25	75	138
	6.3	50			3.8
	8	48			4.64
	2	13	1.5	28	0.26	1.1	1450				98
	3	12.5			0.37
	4	12			0.48
NMQL50-32-125	8	22	2	51	0.96	3	2900	50	32	60	93
	12.5	20			1.36
	15	18			1.47
	4	5.5	2	42	0.15	0.55	1450				75
	6.3	5			0.21
	7.5	4.5			0.22
NMQL50-32-160	8	34	2	47	1.61	4	2900	50	32	68
	12.5	32			2.36						113
	15	28			2.48
	4	8.5		40	0.24	0.55	1450
	6.3	5	2		0.22						83
	7.5	7			0.36
NMQL50-32-200	8	52	2	40	2.89	7.5	2900	50	32	72	142
	12.5	50			4.34
	15	48			5
	4	13	2	30	0.48	1.1	1450				95
	6.3	12.5			0.73
	7.5	12			0.83
NMQL50-32-250	8	82	2	25	7.29	18.5	2900	50	32	85	220
	12.5	80			11.11
	15	78			13
	4	20.5	2	28	0.81	2.2	1450				118
	6.3	20			1.25
	7.5	19.5			1.45

모델 번호	유량(m³/h)	펌프 헤드(m)	NPSH _아르 (m)	효율성(%)	샤프트 출력(kW)	모터 출력(kW)	회전 속도(아르/min)	직경(mm)		체중(kg)
								입구	콘센트	펌프 헤드	완전한 기계
NMQL65-50-125	15	23	2	56	1.71	4	2900	65	50	65	110
	25	20			2.48
	30	18			2.68
	7.5	5.5	2	58	0.20	0.55	1450				80
	12.5	5			0.30
	15	4.5			0.32
NMQL65-50-160	15	34	2	45	2.53	5.5	2900	65	50	73	136
	25	32			3.97
	30	30			4.46
	7.5	8.5	2	50	0.35	1.1	1450				96
	12.5	8			0.56
	15	7.5			0.63
NMQL65-40-200	15	52	2	48	4.51	11	2900	65	40	86	196
	25	50			7.23
	30	48			8.33
	7.5	13	2	42	0.64	1.5	1450				111
	12.5	12.5			1.03
	15	12			1.19
NMQL65-40-250	15	82	2.5	38	8.99	22	2900	65	40	95	260
	25	80			14.62
	30	78			17.11
	7.5	20.5	2	43	0.99	1.5	1450				120
	12.5	20			1.61
	15	19.5			1.89
NMQL65-40-315	15	127	2.5	36	14.70	37	2900	65	40	120	350
	25	125			24.11
	30	123			28.47
	7.5	34	2.5	32	2.21	5.5	1450				185
	12.5	32			3.47
	15	30			3.91
NMQL80-65-125	40	23	3	48	5.32	7.5	2900	80	65	72	142
	50	20			5.79
	60	18			6.25
	20	5.5	2.5	58	0.53	1.1	1450				95
	25	5			0.60
	30	4.5			0.65
NMQL80-65-160	40	34	3.5	58	6.51	11	2900	80	65	87	197
	50	32			7.66
	60	28			8.05
	20	8.5	2.5	58	0.81	1.5	1450				112
	25	8	2.5		0.96
	30	7	3		1.01
NMQL80-50-200	40	52	3.5	60	9.63	18.5	2900	80	50	105	240
	50	50			11.57
	60	48			13.33
	20	13	3	50	1.44	3	1450				140
	25	12.5			1.74
	30	12			2.00
NMQL80-50-250	40	82	3.5	48	18.98	37	2900	80	50	116	346
	50	80			23.15
	60	78			27.08
	20	20.5	3	51	2.23	5.5	1450				181
	25	20			2.72
	30	19.5			3.19
NMQL80-50-315	40	127	4	48	29.40	45	2900	80	50	135	415
	50	125			36.17
	60	123			42.71
	20	34	4	38	4.97	11	1450				253
	25	32			5.85
	30	30			6.58
NMQL100-80-125	80	22	4.5	65	7.52	11	2900	100	80	72	182
	100	20			8.55
	120	18			9.23
	40	5.2	4.5	64	0.90	1.5	1450				97
	50	5			1.09
	60	4			1.04
NMQL100-80-160	80	34	4.5	65	11.62	18.5	2900	100	80	86	221
	100	32			13.68
	120	28			14.36
	40	9	4.5	67	1.49	2.2	1450				119
	50	8			1.66
	60	7			1.74
NMQL100-65-200	80	52	4.5	63	18.34	30	2900	100	65	98	316
	100	50			22.05
	120	48			25.40
	40	13.5	4.5	68	2.21	5.5	1450				163
	50	12.5			2.55
	60	12			2.94
NMQL100-65-250	80	82	4.5	52	35.04	55	2900	100	65	125	490
	100	80			42.74
	120	78			50.00
	40	20.5	4.5	62	3.67	7.5	1450				201
	50	20			4.48
	60	19.5			5.24

모델 번호	유량(m³/h)	펌프 헤드(m)	NPSH _아르 (m)	효율성(%)	샤프트 출력(kW)	모터 출력(kW)	회전 속도(아르/min)	직경(mm)		체중(kg)
								입구	콘센트	펌프 헤드	완전한 기계
NMQL100-65-315	80	127	4.5	50	56.44	90	2900	100	65	145	710
	100	125			69.44
	120	123			82.00
	40	34	4.5	48	7.87	11	1450				263
	50	32			9.26
	60	30			10.42
NMQL25-100-200	150	52	5	57	38.01	75	2900	125	100	86	581
	200	50			48.73
	240	48			56.14
	80	13.5	5	71	4.23	11	1450				204
	100	12.5			4.89
	120	12			5.63
NMQL125-100-250	150	82	5	68	50.25	90	2900	125	100	95	660
	200	80			65.36
	240	78			76.47
	80	20.5	5	72	6.33	15	1450				227
	100	20			7.72
	120	19.5			9.03
NMQL125-100-315	150	127	5	58	91.24	160	2900	125	100	120	1175
	200	125			119.73
	240	123			141.38
	80	34	5	69	10.95	18.5	1450				284
	100	32			12.88
	120	30			14.49
NMQL125-100-400	80	53	5	55	21.41	37	1450	125	100	135	420
	100	50			25.25
	120	48			29.09
NMQL150-125-250	150	20.5	6	60	14.24	22	1450	150	125	130	312
	200	20			18.52
	240	19.5			21.67
NMQL150-125-315	150	34	6	63	22.49	37	1450	150	125	142	427
	200	32			28.22
	240	30			31.75
NMQL150-125-400	150	52	7	62	34.95	55	1450	150	125	168	556
	200	50			44.80
	240	48			51.61
NMQL200-150-250	250	20.5	7	65	21.90	45	1450	200	150	152	442
	400	20			34.19
	480	19.5			40.00
NMQL200-150-315	250	34	7	67	35.24	75	1450	200	150	218	728
	400	32			53.07
	480	30			59.70
NMQL200-150-400	250	52	7	66	54.71	110	1450	200	150	286	892
	400	50			84.18
	480	48			96.97
