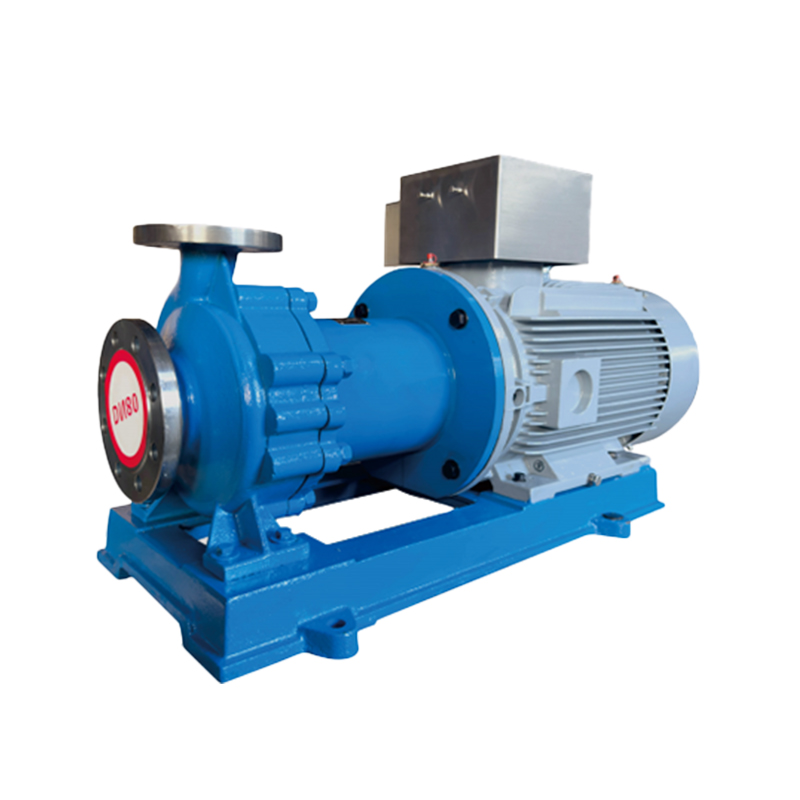

NMQ-직접 결합형 스테인레스 스틸 마그네틱 펌프 공급업체, 맞춤형 회사

NMQ 시리즈 자기 구동 원심 펌프(NMQ 자기 펌프라고도 함)는 당사가 현재 사용자 및 시장 요구를 기반으로 시장의 기존 자기 펌프를 기반으로 개발한 새로운 유형의 완전 누출 방지 및 부식 방지 펌프입니다. 기본적으로 모터, 마그네틱 커플러, 내부식성 원심펌프로 구성되며, 마그네틱 커플러를 통해 동력이 전달되어 누수가 발생하지 않습니다. 주요 특징은 모터가 자기 구동 장치의 외부 자성 강철을 회전시켜 회전할 때 자기장이 틈새와 격리 슬리브를 통과하여 내부 자성 강철에 작용하여 펌프 샤프트가 모터와 동기식으로 회전하게 하여 접촉 없이 토크를 전달한다는 것입니다. 펌프 샤프트의 전원 입력단에서 액체는 고정식 격리 슬리브 내에 밀봉되어 동적 밀봉이 필요하지 않으므로 석유화학 산업에서 흔히 발생하는 누출 문제를 방지하고 완전한 누출 방지를 달성합니다.

ISO2858 및 HG/T2730 표준에 따라 설계된 펌프 인터페이스 치수는 IH 및 CZ와 같은 케미컬 펌프 교체에 적합하며 우수한 호환성, 고효율 및 낮은 진동을 제공합니다.

내부 및 외부 자석은 네오디뮴 철 붕소 또는 사마륨 코발트 영구 자석 재료로 만들어져 높은 자기 효율과 강력한 고온 저항을 제공합니다.

펌프는 기술 요구 사항에 따라 직접 연결 및 분할 구성으로 설계할 수 있으며 매체 결정화에 사용할 수 있는 절연 장치가 있습니다.

모듈식 구조는 분해 및 유지 관리가 용이하여 유지 관리 인력에 대한 전문적인 요구 사항을 크게 줄여줍니다.

공회전으로 인한 손상을 방지하기 위해 공회전 보호 장치를 사용자 요구 사항에 따라 구성할 수 있습니다.

펌프는 절대 누출 방지 기능으로 작동하여 밀봉형 펌프에서 흔히 발생하는 누출 문제를 철저하게 해결하므로 차폐형 펌프를 대체할 수 있는 최고의 제품입니다.

신청:
적용 분야: 환경 보호, 석유화학, 식품, 바이오제약, 발전, 야금, 항공우주 및 기타 산업(예: 정유소, 에틸렌 플랜트, 천연가스 처리 플랜트, 각종 화학 플랜트, 제약 플랜트, 핵 연료 플랜트, 원자력 발전소 등)

적용 가능한 프로세스: 깨끗하고, 인화성, 폭발성, 휘발성, 독성, 귀중한 액체 및 누출 방지가 필요한 기타 매체로, 씰에 의한 매체 오염이 허용되지 않습니다.

재질: 펌프의 흐름 구성 요소는 304, 304L, 302, 321, 316, 316L, 904, 티타늄 합금, 니켈 기반 합금 등과 같은 작동 조건 및 사용자 요구 사항에 따라 다양한 부식 방지 재료로 만들 수 있습니다. 특별한 요구 사항의 경우 특정 작동 조건을 기반으로 맞춤 설계를 만들 수 있습니다.

응용 분야
생물의학, 석유화학, 광업, 야금, 섬유 날염 및 염색, 전기, 식품, 제지, 전기 도금, 하수 처리, 굴뚝
가스 처리, 신에너지, 신소재 및 기타 산업.

펌프 사용량
가연성 및 폭발성 휘발성, 유독성 및 유해성, 가치가 높고 높은 운송에 적용 가능합니다. 부식성 세척 매체; 산 및 알칼리, 염, 용매, 강산화제 등의 농도 등

디자인 지시
NMQ 시리즈 스테인레스 스틸 마그네틱 펌프는 표준 COB 금속 마그네틱 펌프를 개선한 새로운 유형의 고효율 마그네틱 펌프입니다. 는
국제 최고의 복합 풀-푸시 자기 회로를 채택하고 디자인이 최적화되었습니다. 자기 토크는 동일한 조건에서 15% 증가합니다.
크기. 절연 슬리브는 HC276, TA2 및 기타 재료로 제작할 수 있으므로 자기 와전류로 인한 손실을 크게 줄일 수 있습니다. 우수한
유압 모델은 전체 기계의 효율성을 3~8% 포인트 향상시킵니다. 이중 슬라이딩 베어링으로 지지되어 원활하게 작동합니다. 언제
온도가 100°C 이하인 경우, 자기에너지 곱이 가장 큰 Nd-Fe-B 자성재료와
100 C -320 C의 고온 저항이 선택됩니다. 호환성, 표준화성, 보편성이 높은 제품입니다.

모델 번호	유량(m3/h)	펌프 헤드 (m)	NPSH _아르 (m)	효율성(%)	샤프트 출력(kW)	모터 출력(kW)	회전 속도 (r/분)	직경(mm)
모델 번호	유량(m3/h)	펌프 헤드 (m)	NPSH _아르 (m)	효율성(%)	샤프트 출력(kW)	모터 출력(kW)	회전 속도 (r/분)	입구	콘센트
32-20-125	3.2	20	2	16	1.09	1.5	2900	32	20
32-20-160	3.2	32	2	15	1.86	2.2	2900	32	20
32-32-200	3.2	50	2	12	3.63	5.5	2900	32	32
40-25-125	6.3	20	2	20	1.72	2.2	2900	40	25
40-25-160	6.3	32	2	23	2.39	3	2900	40	25
40-25-200	6.3	50	2	18	4.77	5.5	2900	40	25
40-32-250	6.3	80	2	13	10.56	15	2900	40	32
50-32-125	12.5	20	2	27	2.52	3	2900	50	32
50-32-160	12.5	32	2	28	3.89	4	2900	50	32
50-32-200	12.5	50	2	30	5.68	7.5	2900	50	32
50-32-250	12.5	80	2	21	12.98	18.5	2900	50	32
65-50-125	25	20	2	41	3.32	4	2900	65	50
65-50-160	25	32	2	36	6.06	7.5	2900	65	50
65-40-200	25	50	2	32	10.64	15	2900	65	40
65-40-250	25	80	2	24	22.71	30	2900	65	40
65-40-315	25	125	2.4	26	32.75	45	2900	65	40
80-65-125	50	20	2.4	56	4.87	5.5	2900	80	65
80-65-160	50	32	2.4	44	9.91	15	2900	80	65
80-50-200	50	50	2.4	44	15.48	18.5	2900	80	50

모델 번호	유량(m³/h)	펌프 헤드(m)	NPSHr(m)	효율성(%)	수력(kW)	모터 출력(kW)	회전 속도 (r/min)	직경(mm)
모델 번호	유량(m³/h)	펌프 헤드(m)	NPSHr(m)	효율성(%)	수력(kW)	모터 출력(kW)	회전 속도 (r/min)	입구	콘센트
80-50-250	50	80	2.4	38	28.68	37	2900	80	50
80-50-315	50	125	2.4	40	42.57	55	2900	80	50
100-80-125	100	20	3.2	48	11.35	15	2900	100	80
100-80-160	100	32	3.2	47	18.55	22	2900	100	80
100-65-200	100	50	3.2	47	28.99	37	2900	100	65
100-65-250	100	80	3.2	51	42.74	55	2900	100	65
100-65-315	100	125	3.2	34	100.18	110	2900	100	65
125-125-125	140	20	4.5	38	20.08	22	2900	125	125
125-80-160	160	32	4.5	43	32.44	37	2900	125	80
125-100-200	200	50	4.5	59	46.18	55	2900	125	100
125-100-250	200	80	4.5	41	106.33	110	2900	125	100
150-125-250	200	20	2.8	51	21.37	22	1450	150	125
150-125-315	200	32	2.8	57	30.59	37	1450	150	125
150-125-400	200	50	2.8	56	48.66	55	1450	150	125
200-150-250	400	20	3.2	68	32.06	37	1450	200	150
200-150-315	400	32	3.5	66	52.84	75	1450	200	150
200-150-400	400	50	3.8	52	104.8	110	1450	200	150
250-200-400	600	50	4	47	173.92	185	1450	250	200

근무 조건

구경	20 - 300mm
작동 온도	- 120℃ - 320℃
유량 범위	3m3/h - 800m3/h
헤드 범위	12.5m - 130m
재료 범위	304,304L,316L,2205/904L,TA2,Hc276
설계기준	HG/T2730,SH/T3148,API685
