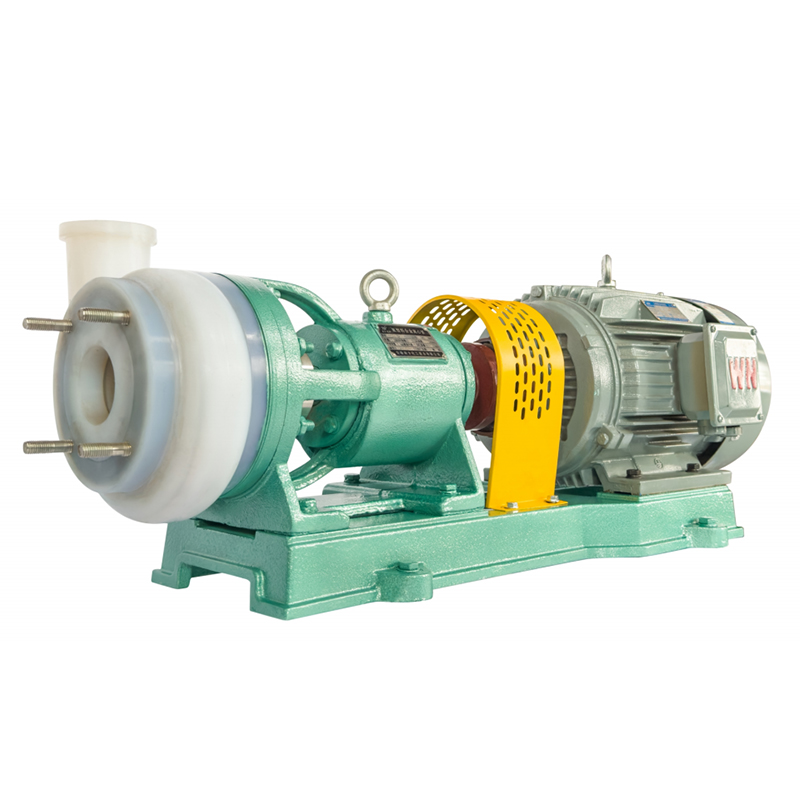

FSB 및 FSB(D) 시리즈의 펌프 케이싱, 임펠러 및 펌프 커버는 고온 성형을 통해 불소수지로 금속 인서트를 캡슐화하여 제작됩니다. 유동 부품은 불소수지로 만들어졌습니다. 밀봉 시스템은 기계적 밀봉 아래에 조정 가능한 PTFE를 사용합니다. 이 펌프는 컴팩트한 구조와 간단한 작동이 특징입니다. 이 제품은 산 및 알칼리 생산, 자동차 산 세척, 살충제 생산, 전자 제품, 폐수 처리 등의 산업에서 널리 사용됩니다.
FSB 및 FSB(D) 시리즈의 펌프 케이싱, 임펠러 및 펌프 커버는 고온 성형을 통해 불소수지로 금속 인서트를 캡슐화하여 제작됩니다. 유동 부품은 불소수지로 만들어졌습니다. 밀봉 시스템은 기계적 밀봉 아래에 조정 가능한 PTFE를 사용합니다. 이 펌프는 컴팩트한 구조와 간단한 작동이 특징입니다. 이 제품은 산 및 알칼리 생산, 자동차 산 세척, 살충제 생산, 전자 제품, 폐수 처리 등의 산업에서 널리 사용됩니다.
응용 분야
생물의학, 석유화학, 광업, 야금, 섬유 인쇄 및 염색, 전기, 식품, 제지, 전기 도금, 하수 처리, 배가스 처리, 신에너지, 신소재 및 기타 산업.
펌프 사용량
다양한 농도의 황산, 염산, 질산, 왕수, 불산, 강알칼리, 강산화제, 환원제 및 염소 이온과 같은 강부식성 매체를 운반합니다. 고가의 티타늄 합금 대신 부식 매체에 저항하기 위해 모든 스테인레스 스틸에 저항할 수 있습니다.
펌프와 같은 합금 재료.
디자인 지시
FSB 불소 플라스틱 합금 원심 펌프는 특수 펌프 제조 및 가공 기술을 사용하고 펌프 본체, 임펠러 및 펌프 커버는 고온 성형 후 금속 인서트 아웃소싱 불소 플라스틱으로 만들어졌으며 밀봉은 조정 가능한 PTFE 벨로우즈 기계적 밀봉을 채택합니다. 스텐트 및 쇼트 시리즈는 풀 구조, 간단한 조작, 편리한 유지 관리 등을 통해 합리적인 디자인의 두 가지 구조 형태로 나뉩니다.
| 모델 번호 | 유량(m³/h) | 펌프 헤드(m) | 모터 출력(KW) | 회전 속도(아르/min) | 효율성(%) | NPSH r (m) | 직경(mm) | |
| 입구 | 콘센트 | |||||||
| 25FSB - 18 | 1.8 | 20 | 1.5 | 2900 | 18 | 3 | 25 | 25 |
| 3.6 | 18 | 25 | 3 | |||||
| 5 | 15 | 21 | 3 | |||||
| 25FSB - 25 | 2 | 26 | 1.5 | 2900 | 25 | 3 | ||
| 3.6 | 25 | 36 | 3 | |||||
| 5 | 23 | 38 | 3 | |||||
| 40FSB - 15 | 3.5 | 15 | 3 | 2900 | 21 | 3 | 40 | 32 |
| 5 | 15 | 26 | 3 | |||||
| 8 | 10 | 18 | 3 | |||||
| 40FSB - 20 | 6 | 23 | 3 | 2900 | 30 | 3 | ||
| 10 | 20 | 42 | 3 | |||||
| 12 | 17 | 38 | 3 | |||||
| 40FSB - 30 | 6 | 32 | 3 | 2900 | 22 | 3 | ||
| 10 | 30 | 31 | 3 | |||||
| 12 | 28 | 32 | 3 | |||||
| 50FSB - 20 | 8 | 21 | 3 | 2900 | 40 | 3 | 50 | 32 |
| 12.5 | 20 | 52 | 3 | |||||
| 15 | 18 | 52 | 3 | |||||
| 50FSB - 25 | 8 | 26 | 3 | 2900 | 38 | 3 | ||
| 12.5 | 25 | 48 | 3 | |||||
| 15 | 22 | 48 | 3 | |||||
| 50FSB - 30 | 8 | 32 | 3 | 2900 | 35 | 3 | ||
| 12.5 | 30 | 46 | 3 | |||||
| 15 | 28 | 46 | 3 | |||||
| 65FSB - 20 | 15 | 21 | 4 | 2900 | 32 | 3 | 65 | 50 |
| 25 | 20 | 43 | ||||||
| 30 | 18 | 46 | ||||||
| 65FSB - 32 | 15 | 34 | 5.5 | 2900 | 42 | 3 | ||
| 25 | 32 | 56 | ||||||
| 30 | 28 | 58 | ||||||
| 80FSB - 20 | 35 | 22 | 5.5 | 2900 | 55 | 3 | 80 | 65 |
| 50 | 20 | 65 | ||||||
| 60 | 17 | 63 | ||||||
| 80FSB - 30 | 35 | 34 | 7.5 | 2900 | 58 | 3.5 | ||
| 50 | 32 | 64 | ||||||
| 60 | 28 | 60 | ||||||
| 80FSB - 40 | 35 | 42 | 11 | 2900 | 53 | 3.5 | 50 | |
| 50 | 40 | 63 | ||||||
| 60 | 36 | 60 | ||||||
| 80FSB - 50 | 35 | 52 | 15 | 2900 | 55 | 3.5 | ||
| 50 | 50 | 63 | ||||||
| 60 | 45 | 55 | ||||||
| 80FSB - 55 | 35 | 56 | 18.5 | 2900 | 50 | 4 | ||
| 50 | 55 | 60 | ||||||
| 60 | 48 | 55 | ||||||
| 100FSB - 32 | 80 | 34 | 15 | 2900 | 65 | 3.5 | 100 | 80 |
| 100 | 32 | 70 | ||||||
| 121 | 28 | 65 | ||||||
| 40FSB - 15(D) | 3.5 | 15 | 3 | 2900 | 21 | 3 | 40 | 32 |
| 5 | 15 | 26 | ||||||
| 8 | 10 | 18 | ||||||
| 40FSB - 20(디) | 6 | 23 | 3 | 2900 | 30 | 3 | ||
| 10 | 20 | 42 | ||||||
| 12 | 17 | 38 | ||||||
| 40FSB - 30(디) | 6 | 32 | 3 | 2900 | 22 | 3 | ||
| 10 | 30 | 31 | ||||||
| 12 | 28 | 32 | ||||||
| 50FSB - 20(디) | 8 | 21 | 3 | 2900 | 40 | 3 | 50 | 32 |
| 12.5 | 20 | 52 | 3 | |||||
| 15 | 18 | 52 | 3 | |||||
| 50FSB - 25(D) | 8 | 26 | 3 | 2900 | 38 | 3.5 | ||
| 12.5 | 25 | 48 | 3.5 | |||||
| 15 | 22 | 48 | 3.5 | |||||
| 50FSB - 30(D) | 8 | 32 | 3 | 2900 | 35 | 3.5 | ||
| 12.5 | 30 | 46 | 3.5 | |||||
| 15 | 28 | 46 | 3.5 | |||||
| 65FSB - 32(D) | 15 | 34 | 5.5 | 2900 | 42 | 3.5 | 65 | 50 |
| 25 | 32 | 56 | 3.5 | |||||
| 30 | 28 | 58 | 3.5 | |||||
| 80FSB - 20(디) | 35 | 22 | 5.5 | 2900 | 55 | 3.5 | 80 | 65 |
| 50 | 20 | 65 | 3.5 | |||||
| 60 | 17 | 63 | 3.5 | |||||
| 80FSB - 30(D) | 35 | 34 | 7.5 | 2900 | 58 | 3.5 | ||
| 50 | 32 | 64 | 3.5 | |||||
| 60 | 28 | 60 | 3.5 | |||||
근무 조건
| 펌프 직경 | 25mm - 100mm |
| 작동 온도 | - 20℃ - 180℃ |
| 유량 용량 범위 | 2m3/h - 125m3/h |
| 펌프 헤드 범위 | 15분 - 55분 |
| 재료 범위 | FEP(F46)、UHMW-PE |
| 설계된 표준 | GB/T 5662, ISO2858, EN733 / DIN24255 |
