IHF 단일 스테이지 단일 흡입 라인인 화학 원심 펌프 공급업체, 맞춤형 회사

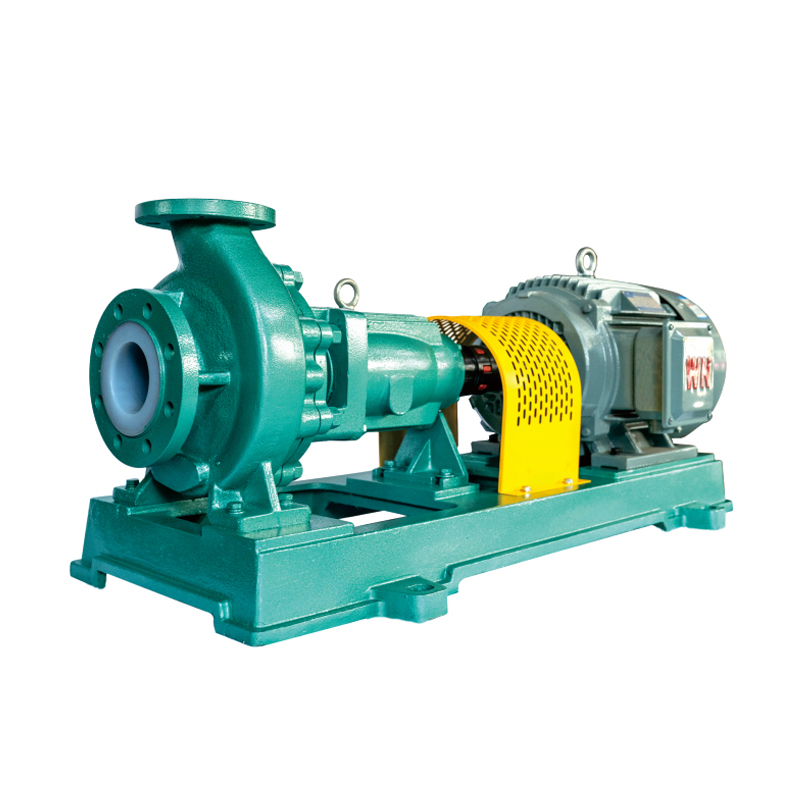

IHF 시리즈 단일 스테이지 단일 흡입 불소수지 합금 화학 원심 펌프(IHF 원심 펌프)는 최첨단 비금속 펌프 기술을 통합하여 국제 표준에 맞게 설계 및 제조되었습니다. 펌프 케이싱은 퍼플루오로에틸렌 프로필렌(F46)으로 라이닝된 금속 쉘로 구성됩니다. 펌프 커버, 임펠러 및 샤프트 슬리브는 소결 및 압착 방법을 통해 불소수지로 캡슐화된 금속 인서트를 특징으로 합니다. 외부 벨로우즈 메카니컬 씰은 99.9% 알루미나 세라믹(또는 실리콘 카바이드)으로 제작된 고정 링과 PTFE 충진재로 제작된 회전 링으로 설계되어 탁월한 내식성, 마모 및 탁월한 밀봉 성능을 보장합니다.

펌프의 입구와 출구는 모두 주강으로 보강되어 내압성이 향상되었습니다. IHF 원심펌프는 우수한 내식성 및 내마모성, 고온에 대한 내성, 내구성, 높은 기계적 강도, 원활한 작동으로 실용분야에서 높은 평가를 받고 있습니다. 펌프는 안정적인 밀봉, 손쉬운 유지 관리 및 긴 서비스 수명을 촉진하는 동시에 가동 중지 시간을 최소화하고 유지 관리에 필요한 기술 전문 지식을 줄이는 잘 설계된 구조를 갖추고 있습니다.

ISO2858 및 HG/T3183 표준을 준수하여 제작된 이 펌프의 인터페이스 치수는 IH, CZ 등과 같은 다른 화학 펌프 모델과 일치하여 호환성, 고효율 및 최소 진동을 보장합니다.

IHF 시리즈 원심 펌프는 바이오 의약품, 석유화학, 광산 야금, 섬유 인쇄 및 염색, 발전, 식품 가공, 제지, 전기 도금, 폐수 처리, 배가스 처리, 신에너지 및 신소재 등 다양한 산업 분야에서 널리 사용됩니다.

IHF 시리즈 펌프는 일반적으로 단일 말단 외부 WB2 기계적 씰을 갖추고 있습니다. 탄화 규소 기계식 씰 링은 가볍고 열팽창 계수가 낮고 경도가 높으며 고온 강도가 우수하고 고온에서 치수 안정성이 우수하며 내식성이 강하고 탄성 계수가 높으며 수명이 연장됩니다.

IHF 시리즈 펌프에는 맞춤화 옵션이 제공되며, 기계적 씰은 다양한 작업 조건의 특정 요구 사항을 충족하도록 맞춤화될 수 있습니다. 결정화 또는 고체 입자가 있는 부식성 매체를 처리하려면 물 세척 기능이 있는 이중 엔드 기계적 씰을 선택할 수 있습니다.

IHF 펌프의 베어링 박스 구성품은 그리스 윤활을 활용하여 오일 누출, 베어링 미끄러짐, 과도한 온도 상승 및 베어링 손상을 방지합니다.

IHF 시리즈 펌프의 간단한 구조로 인해 유지 관리가 간단해 유지 관리 인력에게 필요한 기술이 크게 줄어들고 분해 및 수리가 단순화됩니다.

신청:
사용 분야: IHF 원심 펌프는 환경 보호, 석유, 화학, 식품, 바이오 의약품, 발전, 야금, 항공 우주 등 다양한 산업 분야에서 널리 활용됩니다. 특히 정유소, 에틸렌 공장, 천연가스 처리 공장, 화학 공장, 제약 공장, 핵 연료 공장, 원자력 발전소 및 기타 산업 분야의 응용 분야에 적합합니다.

제품 응용: IHF 원심 펌프의 내식성 및 내마모성은 광범위한 실용화를 통해 입증되었습니다. 일부 주요 애플리케이션은 다음과 같습니다.

화학 생산 시 부식성 매체 운반.

이온막 가성소다 공정의 염소폐수 처리 및 산첨가 (국내 이온막 가성소다 공장에서 널리 사용)

비철금속 제련에서의 전해질 수송.

자동차 제조의 산성 세척 공정.

제약, 석유화학, 전력, 전기도금, 염색, 살충제, 제지, 식품, 섬유 산업.

진한 황산, 염산, 불화수소산, 질산, 왕수, 강알칼리, 강산화제, 유기용제, 환원제 및 기타 부식성이 강한 매체를 -20°C ~ 150°C 범위의 온도에서 손상 없이 장기간 운송합니다. 이는 해당 업계의 사용자에게 가장 인기 있는 선택 중 하나입니다.

재료:
펌프 케이스는 과불화에틸렌 프로필렌(F46, PFA)으로 라이닝된 금속 쉘로 제작되었으며, 펌프 커버와 임펠러는 소결 및 프레싱 공정을 통해 불소수지로 금속 인서트를 캡슐화하여 제작되었습니다. 샤프트에는 고급 외부 벨로우즈 메카니컬 씰이 사용되며, 고정 링은 알루미나 세라믹(또는 실리콘 카바이드)으로 제작되고 회전 링은 PTFE 충진재로 제작되어 뛰어난 내식성 및 내마모성을 제공합니다. 입구와 출구는 주강으로 강화되어 온도와 압력 모두에 대한 펌프의 내성이 크게 향상되었습니다. 필요한 경우 특정 작동 조건을 충족하기 위해 맞춤형 설계 및 제조 옵션을 사용할 수 있습니다.

응용 분야
생물의학, 석유화학, 광업, 야금, 섬유 날염 및 염색, 전기, 식품, 제지, 전기 도금, 하수 처리, 굴뚝
가스 처리, 신에너지, 신소재 및 기타 산업.

펌프 사용량
다양한 농도의 황산, 염산, 질산, 왕수, 불산, 강알칼리, 강산화제, 환원제 및 염소 이온과 같은 강부식성 매체를 운반합니다. 고가의 티타늄 합금 대신 부식 매체에 저항하는 모든 스테인레스 스틸에 저항할 수 있습니다.

디자인 지시
IHF 단일 단계 단일 흡입 수평 불소 플라스틱 원심 펌프는 국제 표준에 따라 비금속 펌프 설계 및 제조 공정과 결합됩니다. 펌프 본체는 금속 쉘 라이닝 피(F46, PFA)를 채택하고, 펌프 커버, 임펠러 및 샤프트 슬리브는 금속 인서트 아웃소싱 전체 소결 억제 기능이 있는 불소 플라스틱으로 되어 있으며, 고급 벨로우즈 기계식 씰을 사용하여 외부에 장착된 샤프트 씰, 정적 99.9% 알루미나 또는 실리콘 카바이드 링을 선택하고, 4개의 불소 충진재를 사용한 링, 내식성이 뛰어난 씰입니다. 펌프의 수출입은 펌프 성능에 대한 베어링의 부드러운 압력을 향상시키기 위해 주철 보강재를 채택합니다. 실제 사용에 따르면 펌프는 내식성, 내마모성, 고온 저항성, 노후화되지 않음, 높은 기계적 강도, 원활한 작동, 합리적인 구조, 고급 밀봉 성능이 신뢰할 수 있고 분해 유지 관리가 쉽고 수명이 길다는 것을 보여줍니다.

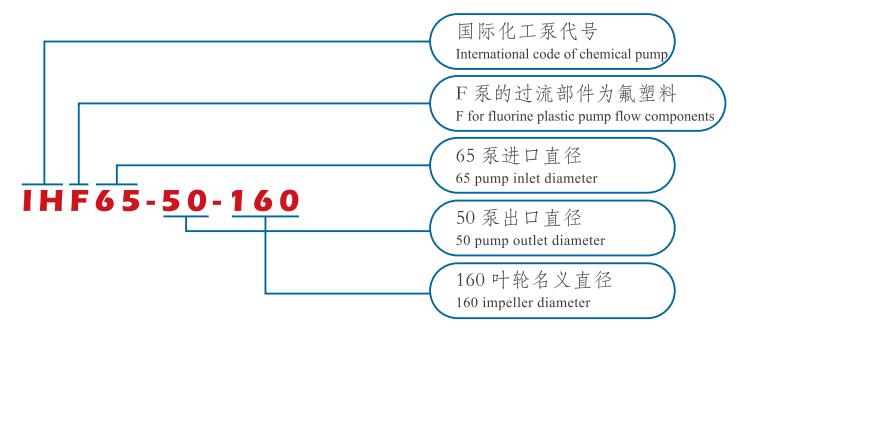

모델 번호	유량(m³/h)	펌프 헤드(m)	모터 출력(KW)	회전 속도(아르/min)	효율성(%)	NPSH _아르 (m)	직경(mm)
							입구	콘센트
IHF40-25-125	4	23	1.5	2900	32	2.5	40	25
	6	20
	8	18.5
	2	5.5	0.55	1450	28	2.5
	3	5
	4	4.5
IHF40-25-160	4	34	2.2	2900	30	3
	6	32
	8	28
	2	9	0.55	1450	24	3
	3	8
	4	7
IHF40-25-200	4	52	4	2900	26	3
	6	50
	8	48
	2	13.5	0.75	1450	22	3
	3	12.5
	4	12
IHF40-25-250	4	82	7.5	2900	22	4.5	40	25
	6	80
	8	78
	2	20.5	1.5	1450	20	4.5
	3	20
	4	19.5
IHF50-32-125	10	23	2.2	2900	51	3	50	32
	12.5	20
	15	18.5
	5	5.5	0.55	1450	46	3
	6.3	5
	8	4.5
IHF50-32-160	10	34	4	2900	41	3
	12.5	32
	15	28
	5	9	0.55	1450	37	3
	6.3	8
	8	7
IHF50-32-200	8	52	7.5	2900	36	3
	12.5	50
	17	48
	5	13.5	1.1	1450	30	3
	6.3	12.5
	8	12
IHF50-32-250	10	82	15	2900	30	4.5
	12.5	80
	15	78
	5	20.5	1.5	1450	26	4.5
	6.3	20
	8	19.5
IHF65-50-125	15	23	3	2950	58	3.5	65	50
	25	20
	30	18.5
	7.5	5.5	0.55	1450	52	3.5
	12.5	5
	15	4.5

모델 번호	유량(m³/h)	펌프 헤드(m)	모터 출력(KW)	회전 속도(아르/min)	효율성(%)	NPSH _아르 (m)	직경(mm)
							입구	콘센트
IHF65-50-160	15	34	5.5	2900	50	3.5	65	50
	25	32
	30	28
	7.5	9	1.1	1450	45	3.5
	12.5	8
	15	7
IHF65-40-200	15	52	11	2900	46	3.5		40
	25	50
	30	48
	7.5	13.5	1.5	1450	40	3.5
	12.5	12.5
	15	12
IHF65-40-250	15	82	18.5	2900	43	3.5
	25	80
	30	78
	7.5	20.5	3	1450	39	3.5
	12.5	20
	15	19.5
IHF80-65-125	40	23	7.5	2900	48	4	80	65
	50	20
	60	18.5
	15	5.5	1.1	1450	43	4
	25	5
	30	4.5
IHF80-65-160	40	34	11	2900	61	4
	50	32
	60	28
	15	9	1.5	1450	56	4
	25	8
	30	7
IHF80-50-200	35	52	15	2900	63	4		50
	50	50
	60	48
	15	13.5	2.2	1450	57	4
	25	12.5
	30	12
IHF80-50-250	35	80	30	2900	49	4.5	80	50
	50	78
	60	76
	15	20.5	5.5	1450	46	4.5
	25	20
	30	19.5
IHF80-50-315	40	127	45	2900	42	5
	50	125
	60	120
	15	34	11	1450	35	5
	25	32
	30	30
IHF100-80-125	80	22	15	2900	54	4.5	100	80
	100	20
	120	18.5
	40	5.5	2.2	1450	50	4.5
	50	5
	60	4.5
IHF100-80-160	80	34	18.5	2900	67	4.5
	100	32
	120	28
	40	9	2.2	1450	63	4.5
	50	8
	60	7
IHF100-65-200	80	52	30	2900	70	4.5		65
	100	50
	120	48
	40	13.5	5.5	1450	66	4.5
	50	12.5
	60	12
IHF100-65-250	70	82	45	2900	65	5
	100	80
	120	78
	40	20.5	7.5	1450	62	5
	50	20
	60	19.5

모델 번호	유량(m³/h)	펌프 헤드(m)	모터 출력(KW)	회전 속도(아르/min)	효율성(%)	NPSH _아르 (m)	직경(mm)
							입구	콘센트
IHF100-65-315	70	127	75	2900	50	5.2	100	65
	100	125
	120	123
	40	34	15	1450	46	5.2
	50	32
	60	30
IHF125-100-160	130	34	30	2900	61	5	125	100
	150	32
	170	28
	65	9	4	1450	56	5
	75	8
	85	7
IHF125-100-200	130	52	45	2900	63	5		100
	150	50
	170	48
	65	13.5	11	1450	55	5
	75	12.5
	85	12
IHF125-100-280	150	102	110	2900	60	6
	200	100
	240	96
	80	27	18.5	1450	56	6
	100	25
	120	23
IHF125-100-315	80	34	18.5	1450	60	5.5
	100	32
	120	30
IHF125-100-400	80	53	30	1450	65	6	125	100
	100	50
	120	48
IHF150-125-250	150	20.5	22	1450	60	5	150	125
	200	20
	240	18
IHF150-125-315	150	34	30	1450	70	5.5	150	125
	200	32
	240	30
IHF150-125-400	150	52	55	1450	65
	200	50
	240	48
IHF200-150-250	250	21	45	1450	58	6	200	150
	400	20
	480	18
IHF200-150-315	250	34	75	1450	60	6
	400	32
	480	30
IHF200-150-400	250	52	90	1450	67	6.5
	400	50
	480	48
IHF250-200-315	400	34	90	1450	75	6.5	250	200
	600	32
	700	28
IHF250-200-400	400	53	132	1450	68	6.5
	600	50
	700	47
IHF300-250-315	800	34	160	1450	80	7	300	250
	950	32
	1100	30
IHF300-250-400	800	53	185	1450	77	7
	980	50
	1100	47
IHF400-350-600	2000	32	355	980	65	6	400	350
IHF550-500-800	3600	36	710	750	65	5	550	500

근무 조건

펌프 직경	25mm - 400mm
작동 온도	- 20℃ - 180℃
유량 용량 범위	1.6m3/h - 2600m3/h
펌프 헤드 범위	5m - 130m
재료 범위	안감 FEP(F46), PFA
설계된 표준	GB/T9969、ISO5828
